EV 新能源电动汽车直流充电电缆

上架时间:2023-08-25
浏览次数:685
产品详情

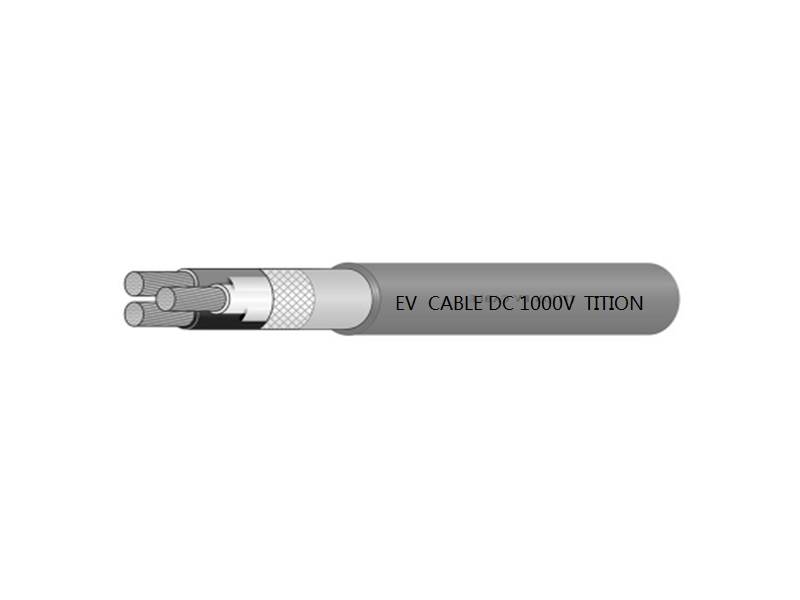

产品结构

导体:裸铜
绝缘:XLPE,TPE
填充:PP绳
包带:无纺布
护套:TPE,TPU



产品特性

额定温度:-40℃~90℃/105℃/125℃
额定电压:DC 1000V
相容性试验:符合IEC 62893或GB/T 33594要求;
人工气候老化:符合IEC 62893或GB/T 33594要求;
低温冲击:符合IEC 62893或GB/T 33594要求;
抗挤压试验:符合IEC 62893或GB/T 33594要求;
摇摆试验:IEC 62893或GB/T 33594;
刮磨试验:IEC 62893或GB/T 33594;
单根燃烧试验:符合IEC   60332-1-2要求;
耐化学液体试验:符合IEC 62893或GB/T 33594要求;
最小弯曲半径:6D;
环保要求:RoHS & REACH;
参考标准:GB/T 33594、UL 62、UL 2263、EN   50620、TUV 2 PFG 1908、DEKRA-175、IEC 62893


产品参数

产品系列
Product classification
电缆规格
Specification mm2
参考外径
   Nom.Dia. mm
导体最大电阻
mΩ/m at.20℃
载流量
Ref.A
EV直流充电电缆2X2.5+1×2.5+2×0.75+(2×0.5)P+1×0.5+4×0.518.57.9820
2X2.5+1×2.5+2×0.75+(2×0.5)P+2×0.5+4×0.518.57.9820
2X4+1×4+2×0.75+(2×0.5)P+1×0.518.54.9530
2X4+1×4+2×0.75+(2×0.5)P+1×0.5+4×0.520.44.9530
2X4+1×4+2×0.75+(2×0.5)P+1×0.5+8×0.520.44.9530
2X6+1×6+2×1.5+(2×0.5)P+8×0.522.03.3038
2X10+1×10+2×2.5+(2×0.5)P+2×0.5+8×0.524.51.9154
2X16+1×16+2×2.5+(2×0.5)P+2×0.5+8×0.526.01.2171
2X16+1×10+2×4+2P(2×0.75)+P(6~8×0.75)28.01.2182
2X16+1×10+2×6+2P(2×0.75)+P(6~8×0.75)30.01.2182
2X16+1×10+2×4+2P(2×1)+P(6~8×1)28.01.2182
2X16+1×10+2×6+2P(2×1)+P(6~8×1)30.01.2182
2X25+1×25+2×4+2P(2×0.75)+P(6~8×0.75)32.00.78100
2X25+1×25+2×6+2P(2×0.75)+P(6~8×0.75)35.00.78100
2X25+1×25+2×4+2P(2×1)+P(6~8×1)32.00.78100
2X25+1×25+2×6+2P(2×1)+P(6~8×1)35.00.78100
2X35+1×25+2×4+2P(2×0.75)+P(6~8×0.75)36.00.554125
2X35+1×25+2×6+2P(2×0.75)+P(6~8×0.75)36.50.554125
2X35+1×25+2×4+2P(2×1)+P(6~8×1)36.00.554125
2X35+1×25+2×6+2P(2×1)+P(6~8×1)36.50.554125
2X50+1×25+2×4+2P(2×0.75)+P(6~8×0.75)37.00.386200
2X50+1×25+2×6+2P(2×0.75)+P(6~8×0.75)38.00.386200
2X50+1×25+2×4+2P(2×1)+P(6~8×1)37.00.386200
2X50+1×25+2×6+2P(2×1)+P(6~8×1)38.00.386200
2X70+1×25+2×4+2P(2×0.75)+P(6~8×0.75)40.00.272250
2X70+1×25+2×6+2P(2×0.75)+P(6~8×0.75)41.00.272250
2X70+1×25+2×4+2P(2×1)+P(6~8×1)40.00.272250
2X70+1×25+2×6+2P(2×1)+P(6~8×1)41.00.272250
2X80+1×25+2×4+2P(2×0.75)+P(6~8×0.75)42.00.243300
2X80+1×25+2×6+2P(2×0.75)+P(6~8×0.75)43.00.243300
2X80+1×25+2×4+2P(2×1)+P(6~8×1)42.00.243300
2X80+1×25+2×6+2P(2×1)+P(6~8×1)43.00.243300

电缆使用环境

贮存电缆的库房不得有破坏绝缘/护套及腐蚀金属的有害气体发生,正常使用时严禁与酸、碱及矿物油类接触,避免在露天以裸露环境下、及不符合电线电缆标准规定温度条件下使用。


备注:以上产品规格、尺寸、结构可能因为技术进步而有所改变,同类规格可根据客户使用需求进行设计制造。
