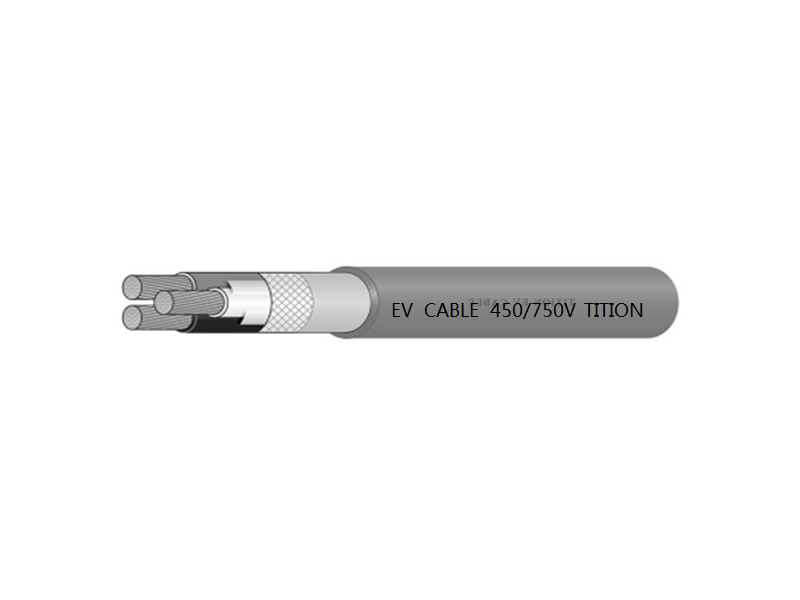

EV 新能源电动汽车交流充电电缆

上架时间:2023-08-25
浏览次数:653
产品详情

产品结构

导体:裸铜
绝缘:XLPE,TPE
填充:PP绳
包带:无纺布
护套:TPE,TPU



产品特性

额定温度:-40℃~90℃/105℃/125℃
额定电压:AC   450/750V;
相容性试验:符合EN 50620或GB/T 33594要求;
人工气候老化:符合EN 50620或GB/T 33594要求;
低温冲击:符合EN 50620或GB/T 33594要求;
抗挤压试验:符合EN 50620或GB/T 33594要求;
摇摆试验:符合EN 50620或GB/T 33594要求;
刮磨试验:符合EN 50620或GB/T 33594要求
单根燃烧试验:符合IEC   60332-1-2要求;
耐化学液体试验:符合EN 50620或GB/T 33594要求;
最小弯曲半径:6D;
环保要求:RoHS &   REACH;
参考标准:GB/T 33594、UL 62、UL 2263、EN   50620、TUV 2 PFG 1908、DEKRA-175


产品参数

产品系列
Product classification
电缆规格
Specification mm2
参考外径
Nom.Dia. mm
导体最大电阻
mΩ/m at.20℃
载流量
Ref.A
EV交流充电电缆3X1.5+(1-5)X(0.5~0.75)11.0~13.013.313
3X2.5+(1-5)X(0.5~0.75)12.0~14.07.9820
3X4.0+(1-5)X(0.5~0.75)14.0~16.04.9530
3X6.0+(1-5)X(0.5~0.75)15.5~18.03.338
3X10+(1-5)X(0.5~0.75)18.0~21.01.9154
3X16+(1-5)X(0.5~0.75)22.0~25.01.2171
3X25+(1-5)X(0.5~0.75)26.0~29.00.78100
5X1.5+(1-3)X(0.5~0.75)14.0~16.013.313
5X2.5+(1-3)X(0.5~0.75)15.0~18.07.9820
5X4.0+(1-3)X(0.5~0.75)18.0~21.04.9530
5X6.0+(1-3)X(0.5~0.75)21.0~23.03.338
5X10+(1-3)X(0.5~0.75)23.0~26.01.9154
5X16+(1-3)X(0.5~0.75)26.0~30.01.2171

电缆使用环境

贮存电缆的库房不得有破坏绝缘/护套及腐蚀金属的有害气体发生,正常使用时严禁与酸、碱及矿物油类接触,避免在露天以裸露环境下、及不符合电线电缆标准规定温度条件下使用。


备注:以上产品规格、尺寸、结构可能因为技术进步而有所改变,同类规格可根据客户使用需求进行设计制造。
