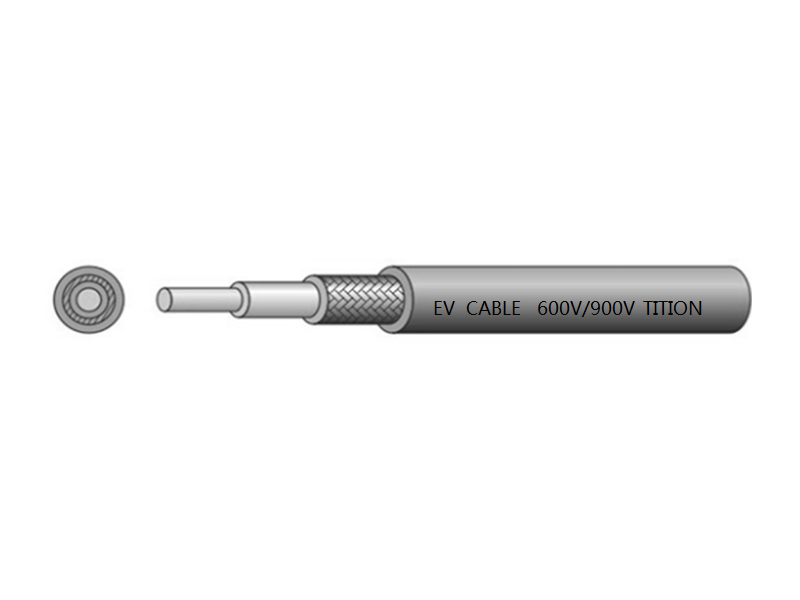

EV 新能源电动汽车高压屏蔽电缆(铝导体)

上架时间:2023-08-25
浏览次数:653
产品详情

产品结构

导体:铝
包带:聚酯带/铝箔
编织:镀锡铜
绝缘/护套:XLPE,XLPO,SIR



产品特性

额定温度:-40℃~125℃,-40℃~150℃,-40℃~175℃/200℃;
额定电压:AC/DC:600V/900V;
短期老化:T+25℃,240h;
长期老化:T℃,3000h;
低温弯曲 :-40℃,4H,弯曲不开裂,   耐压不击穿;
抗延燃:30s内火焰熄灭,未燃部分至少50mm;
耐电压:2.1kV/1min.
最小弯曲半径:5D(OD≤20mm),6D(OD   >20mm);
环保要求:RoHS &   REACH;
参考标准:ISO6722、ISO19642、LV216、QC/T   1037;


产品参数

产品系列
Product classification
电缆规格
Specification mm2
参考外径
Nom.Dia. mm
导体最大电阻
mΩ/m at.20℃
载流量
Ref.A
EV屏蔽电线2.54.712.723
45.67.8532
66.55.2348
108.63.0360
1610.01.9390
2512.21.24100
3514.20.878123
5016.20.613150
7018.40.432210
9521.60.327238
12024.30.255300

电缆使用环境

贮存电缆的库房不得有破坏绝缘/护套及腐蚀金属的有害气体发生,正常使用时严禁与酸、碱及矿物油类接触,避免在露天以裸露环境下、及不符合电线电缆标准规定温度条件下使用。


备注:以上产品规格、尺寸、结构可能因为技术进步而有所改变,同类规格可根据客户使用需求进行设计制造。
